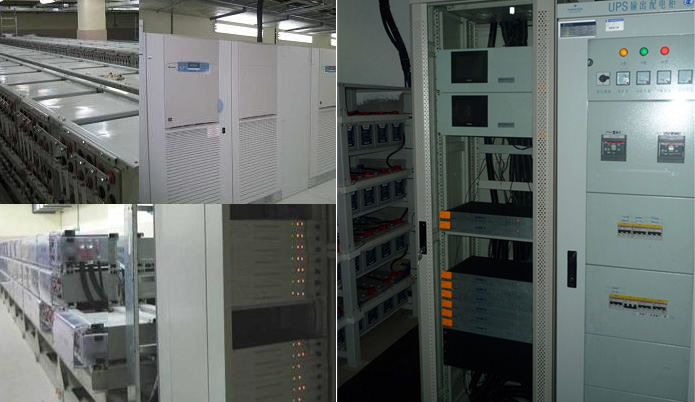

為蓄電池監控系統單獨配置1.8m-2.2m機柜，將監控系統擺放在機柜中。本方式適合多個模塊、多電池組的集中安裝。單獨安裝的機柜能保持配電室的整體一致，便于對蓄電池監測管理系統進行集中管理。但是，本方式可能造成部分蓄電池組的采樣線接線較長，施工難度較其他方式相對大。

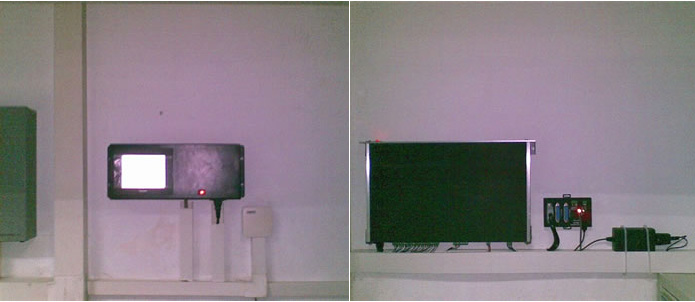

對于現場使用空間有限、要求蓄電池監控系統占體積較小、不具備機柜或機架為蓄電池監控系統提供安裝空間的使用現場，壁掛式安裝是最節省空間的安裝方式。使用本安裝方式時，請?jiān)谟嗀洉r(shí)注明蓄電池監控系統的壁掛式安裝附件。

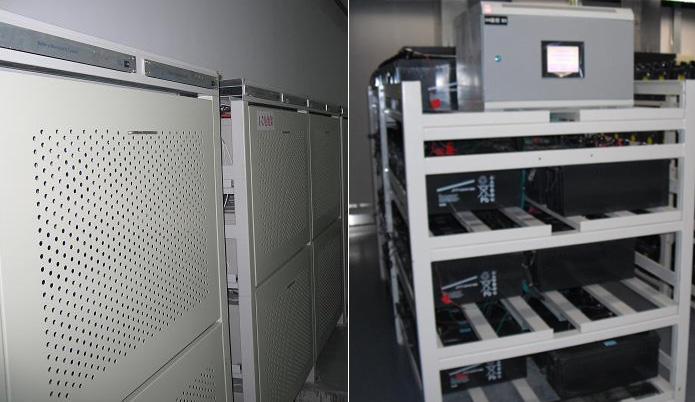

在電池架/電池柜設計時，為蓄電池監測管理系統預留安裝位置。為E200蓄電池監測管理系統配置小機柜或相關安裝設備。此方式能保證蓄電池監控系統與蓄電池組有機結合一起，蓄電池監控系統與各電池組之間的采樣連接線可以做到最短化。但是，采用本安裝方式時，應該在系統設計時對于系統做全面規劃，特別是對于蓄電池監控系統的擺放和安裝做好相應的規劃。

（E200 蓄電池監測系統內阻測量參數圖已省略）

提示：如需詳細了解E200系統內阻測量參數，請到該頁面末尾處下載 “E200系列蓄電池監測管理系統 技術白皮書  ”

E200-S蓄電池?cái)?shù)據采集模塊與每只蓄電池相連接，實時在線采集單體蓄電池電壓、內阻、組電流、環境溫度等運行參數，實現對單體蓄電池內阻的測量和實時監控。

E200-S數據采集模塊分為E200-S-12V和E200-S-2V兩種型號，分別對于由12V/6V蓄電池構成的蓄電池系統和2V蓄電池構成的蓄電池系統進行檢測和數據采集。多臺E200-S可以通過485接口進行網絡連接，實現對于不同蓄電池配置的UPS系統的數據采集。

（E200 蓄電池監測系統詳細指標參數圖已省略）

提示：如需詳細了解E200系統詳細指標參數，請到該頁面末尾處下載 “E200系列蓄電池監測管理系統 技術白皮書  ”

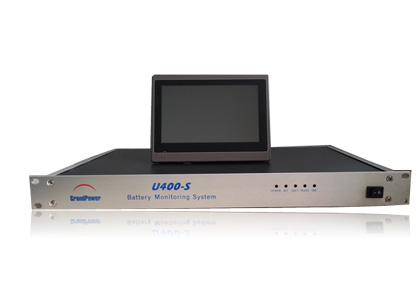

為現場對U400系統進行數據顯示、系統設置而設計的顯示、操作和控制模塊。5.7" 觸摸屏顯示數據一目了然，操作快捷方便。聲光報警，第一時間指示蓄電池系統報警信息。控制和操作功能，便于對E200系統的系統信息進行設置和校準。

【數據查詢】對電池組電壓、電流、環境溫度、單體電池電壓和內阻等數據進行顯示。

【內阻測試】通過手動方式啟動蓄電池內阻測試。隨時了解每只蓄電池的內阻狀態。

【報警查詢】顯示實時的報警狀態和相關的報警信息。

【系統設定】對系統參數進行校準和設定。

主控單元通過RS485接口與E200-S模塊連接，實時采集各模塊的監測數據，并進行數據處理及報警判斷。主控單元同時控制觸摸屏操作，對于觸摸屏的各種現場操作進行控制及響應。

通過主控單元內置的RS485接口，可以實現基于modbus等多種規約方式的上位機集中監控通信。
